Doppler Wind LiDAR

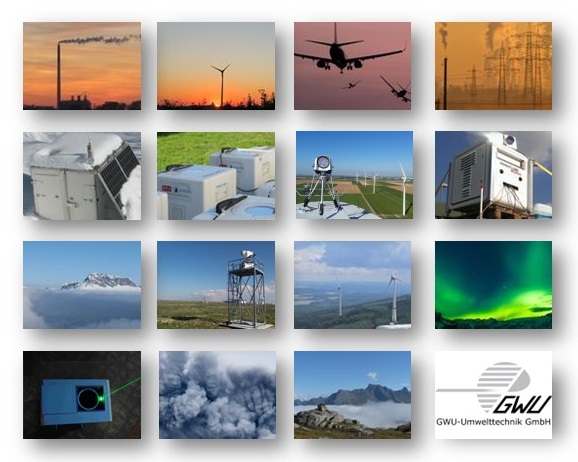

2021 04 16 Collage Anwendungsbeispiele



REMOTE SENSING Messmethoden und Messgeräte bieten die einzigartige Möglichkeit Höhenprofile verschiedener Parameter in hoher zeitlicher und räumlicher Auflösung zu erfassen. Die Erfassung von Windfeldern mit der LiDAR-Technologie (Light Detection And Ranging) gewinnt durch die Anforderungen nach zeitlich und räumlich hoch aufgelösten Windfeldmessungen in der unteren Atmosphäre immer mehr an Bedeutung. Die LiDAR-Technologie nutzt dabei die Dopplerverschiebung des an Aerosolen reflektierenden Laserstrahls zur Bestimmung von Windgeschwindigkeit und -richtung. Durch die Messung in mindestens drei verschiedene Richtungen, lässt sich somit Betrag und Richtung des Windvektors errechnen.



In der Windenergiebranche werden Dank der innovativen und modernen Doppler Wind LiDAR Technologie in den letzten Jahren kommerziell verfügbare LiDAR Systeme vermehrt eingesetzt, um horizontale und vertikale Windgeschwindigkeit und Windrichtung zu messen. Die Messungen erfolgen typischerweise im Bereich von 40–300 m Höhe und es werden Windgeschwindigkeiten zwischen 0 und 60 m/s bei 0,1 m/s Genauigkeit erfasst. Aktuelle Anwendungsgebiete sind zu finden im Bereich moderner Windparkplanung und -optimierung, Nachlaufuntersuchungen der Turbine, Offshore und Onshore Site Assessment sowie die lokale Windprognose. Um die gestellten Genauigkeits- und Qualitätsanforderungen an die Messtechnik zu erfüllen, benötigt man moderne Fernerkundungsverfahren für die Messung des 3D Windfeldes in höheren Schichten, an verschiedenen Orten und über einer großen Fläche zu messen. Die Technik der bodenbasierten Doppler Wind LiDAR Technologie ist dabei, die am besten geeignetste und günstigste Methode zur lokalen Messung des 3D Windfeldes.



Die »bodengebundenen LiDAR Systeme in der Windenergiebranche sind robust, kompakt und können in der Regel von ein bis zwei Personen transportiert bzw. installiert und deinstalliert werden. Durch die Verwendung eines Trailer Systems mit integrierter unabhängiger Stromversorgung wird es zu dem idealen System für den Feldeinsatz und dadurch interessant für kurzzeitige Messungen (Quicklooks) z. B. bei der Standortsuche oder für die Leistungskennlinienvermessung von Windkraftanlagen. Seit geraumer Zeit werden die Systeme auch in Langzeitmessungen (>12 Monate) TR6 konform eingesetzt.



In der Windenergie Offshore-Branche wird ebenfalls mit LiDAR-Systemen gearbeitet. Es gibt hier bereits installierte Messgeräte auf Offshore-Plattformen sowie »bojengestützten LiDAR-Windmesssysteme



Weiterhin sind »LiDAR Systeme direkt auf der Gondel von Windkraftanlagen zu finden. Das WindCube Nacelle® wird je nach Aufgabenstellung temporär auf einer Turbinengondel installiert oder das Messgerät kann ebenso in einer Variante bereits vollständig in die Turbine und deren Steuerung integriert werden. Das Messsystem ermöglicht Betreibern und Herstellern (OEMs) von Windturbinen, die Leistung der Turbinen effizient und genau zu bewerten. Die einfache Installation, leichte Hardwarekomponenten, vollständige Integrationsfähigkeit und unkomplizierte Konfigurationsprozesse gewährleisten eine schnelle Wertschöpfung in jedem Windpark.





Anwendungsbeispiele für den operativen Einsatz von Vaisala LiDAR Systemen:



  • Regenerative Energien (Windkraftanlagen, Standortbestimmung und Windparkplanung, On- und Offshore)
  • Atmosphärenphysik und -chemie (Spurengase, Wolken und Aerosole)
  • Katastrophenschutz (Umweltverschmutzung, Vulkanausbrüche, uvm.)
  • Überwachung von luft- und bodengebundenem Verkehr
  • Klimatologie, Meteorologie und Ozeanographie
  • Extremwetterereignisse



Videos



"WindCube is the gold standard" windcube gwu vaisala videothumb



Kooperation GWU-Umwelttechnik GmbH und Vaisala



Vaisala WindCube Scanning LiDAR

Video Bild Leosphere Lidar play









Um mehr über unser WindCube Portfolio zu erfahren, sprechen Sie mit unseren Expert:innen über Ihre konkrete Anwendung.
